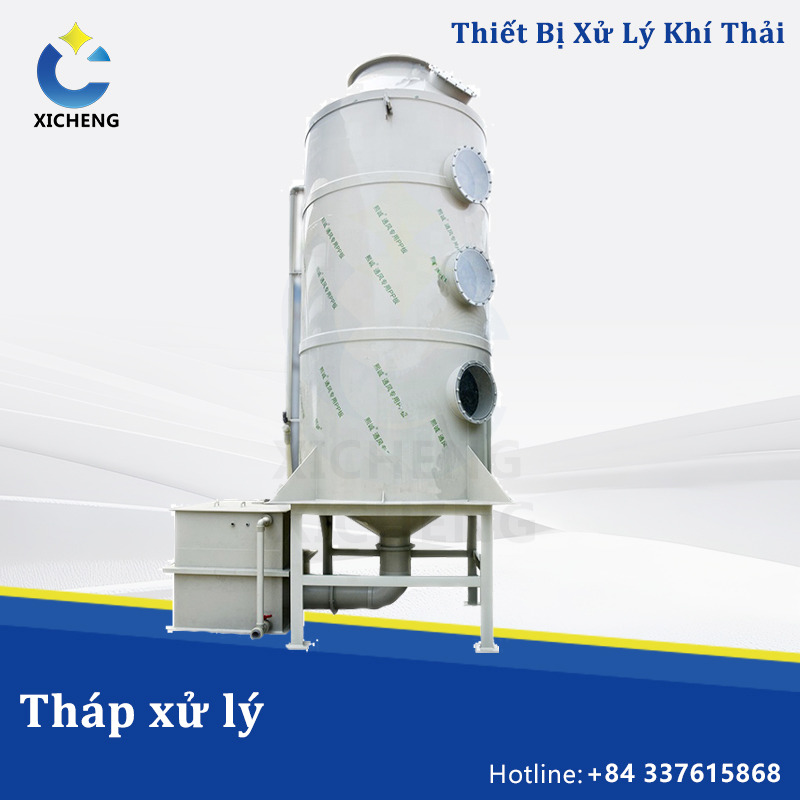

Tháp xử lý khí thải Xicheng — chọn đúng loại tháp theo thành phần khí, bảo hành 12 tháng
Chúng tôi chế tạo ba dòng tháp xử lý khí thải tại hai nhà xưởng ở Việt Nam: tháp rửa khí (hấp thụ ướt), tháp than hoạt tính (hấp phụ) và tháp hấp thụ composite chống ăn mòn. Chọn đúng dòng theo thành phần khí — không bán một loại tháp cho mọi nguồn thải.
Tháp xử lý khí thải là thiết bị đặt cuối tuyến hút của nhà máy, làm nhiệm vụ đưa nồng độ chất ô nhiễm trong dòng khí xuống dưới giới hạn phát thải trước khi thải ra ống khói. Có nhiều cách gọi khác nhau cho cùng nhóm thiết bị này — tháp rửa khí, tháp phun rửa khí, tháp hấp thụ, scrubber, tháp đệm — và chính sự lẫn lộn về tên gọi khiến nhiều nhà máy mua sai loại tháp cho nguồn khí của mình.
Ba câu hỏi quyết định việc chọn tháp: khí cần xử lý là gì, nồng độ bao nhiêu, và nhiệt độ dòng khí là bao nhiêu. Trả lời sai một trong ba thì dù tháp đủ lớn vẫn không đạt chỉ tiêu.
Điểm chính cần nắm trước khi đọc tiếp
- Tháp ướt không xử lý được dung môi hữu cơ. Toluen, xylen và dung môi mạch thẳng có tính tan trong nước rất thấp; nhóm này bắt buộc phải qua tầng hấp phụ than hoạt tính.
- Hiệu suất phụ thuộc điều kiện vận hành, không phải một con số cố định. Khí axit dễ hòa tan (HCl, HF) đạt 96–99%; SO₂ ít hòa tan hơn khoảng hai bậc nên chỉ đạt 90–97% và cần lớp đệm cao hơn.
- Chọn vật liệu theo nhiệt độ và thành phần khí. PP/PPs tới 80–100°C; composite FRP tới 80°C (isophthalic) hoặc 110–120°C (vinyl ester); inox 316L cho khí nóng nhưng không dùng khi có clorua.
- Thiết kế dư biên so với QCVN 19:2024/BTNMT — quy chuẩn đã thay thế nhóm 19/20/21/22/23:2009 từ 01/07/2025, và giới hạn bụi Cột B siết khoảng 4–5 lần.
Vì sao nhà máy chọn sai tháp và phải đầu tư lại?
Ba nguyên nhân dưới đây chiếm phần lớn các ca chúng tôi được gọi đến khảo sát một hệ thống đang vận hành nhưng không đạt.
| Nỗi đau của nhà máy | Hậu quả thực tế | Xicheng xử lý thế nào |
|---|---|---|
| Chọn tháp theo tên gọi quen thuộc thay vì theo thành phần khí | Tháp chạy đúng thiết kế nhưng chỉ tiêu không giảm; phải đầu tư thêm tầng xử lý thứ hai | Khảo sát thành phần khí trước, chọn dòng tháp theo cấu tử, rồi mới chốt cấu hình |
| Không tách bụi phía trước tầng hấp phụ | Bụi bịt lỗ xốp than hoạt tính trong vài tuần; chi phí thay than tăng vọt mà chỉ tiêu không cải thiện | Bố trí tầng tách bụi và tách ẩm bắt buộc trước mọi tầng hấp phụ, chọn thiết bị theo cỡ hạt thực tế |
| Hệ thống thiết kế theo QCVN 19:2009 đã hết hiệu lực | Giới hạn mới khắt khe hơn nhiều lần; nhà máy phải cải tạo giữa kỳ hoặc xin điều chỉnh hồ sơ môi trường | Thiết kế dư biên so với cột áp dụng của QCVN 19:2024/BTNMT và ghi giá trị đầu ra mục tiêu vào biên bản bàn giao |
Tên gọi lẫn lộn dẫn đến mua sai thiết bị
Trên thị trường, “tháp rửa khí”, “tháp hấp thụ”, “tháp phun rửa khí” và “scrubber” thường được dùng thay cho nhau. Nhưng tháp hấp thụ và tháp hấp phụ là hai cơ chế khác nhau về bản chất: hấp thụ giữ chất ô nhiễm trong pha lỏng bằng phản ứng hóa học, còn hấp phụ giữ chất ô nhiễm trên bề mặt vật liệu rắn. Một nhà máy mua “tháp hấp thụ” để xử lý mùi dung môi sẽ không đạt, vì dung môi hữu cơ không tan trong dung dịch hấp thụ.
Bụi phía trước làm hỏng tầng hấp phụ
Với các nguồn khí có bụi — phòng sơn, phòng mài, lò đốt — tầng hấp phụ than hoạt tính chỉ làm việc được nếu khí đã qua tách bụi và tách ẩm. Bụi bám trên bề mặt than làm bít lỗ xốp: than vẫn còn nguyên khối lượng nhưng mất gần hết dung lượng làm việc. Đây là lỗi phổ biến nhất và cũng là lỗi đắt nhất.
Quy chuẩn đổi khiến hệ thống cũ hết đạt
Từ ngày 01/07/2025, khí thải công nghiệp tại Việt Nam áp dụng QCVN 19:2024/BTNMT ban hành kèm Thông tư 45/2024/TT-BTNMT, thay thế nhóm 19/20/21/22/23:2009. Giới hạn bụi theo Cột B giảm khoảng 4–5 lần, và nhiều thông số được bổ sung. Một hệ thống đạt chuẩn cũ có thể không còn đạt chuẩn hiện hành.
Xicheng khác đơn vị gia công trung gian ở điểm nào?
Ba dòng tháp, chọn theo cấu tử khí chứ không theo giá thiết bị
Không có dòng tháp nào tốt nhất cho mọi nguồn thải. Chúng tôi sản xuất cả ba dòng và tư vấn theo thành phần khí thực tế, kể cả khi điều đó có nghĩa là khuyên bạn không nên dùng dòng đắt hơn. Bảng dưới đây là cơ sở chúng tôi dùng khi tư vấn.
| Dòng tháp | Nguyên lý | Khí phù hợp | Hiệu suất điển hình | Vật liệu chế tạo |
|---|---|---|---|---|
| Tháp rửa khí (hấp thụ ướt) | Khí và dung dịch hấp thụ tiếp xúc ngược chiều qua lớp đệm; chất ô nhiễm bị giữ trong pha lỏng bằng phản ứng hóa học | Khí axit vô cơ (HCl, HF, SO₂), khí bazơ (NH₃, amin), sương axit | 96–99% với khí axit dễ hòa tan; 90–97% với SO₂ | Nhựa PP/PPs hàn nhiệt; composite FRP cho dòng oxy hóa mạnh |
| Tháp than hoạt tính (hấp phụ) | Chất ô nhiễm bị giữ trên bề mặt vật liệu rắn xốp; không dùng dung dịch | Dung môi hữu cơ (toluen, xylen, MEK, aceton), mùi hỗn hợp, VOC | Phụ thuộc EBCT và vận tốc mặt; cần tách bụi và tách ẩm trước | Thân tháp PP/PPs hoặc composite; lớp than gáo dừa / than tổ ong |
| Tháp hấp thụ composite chống ăn mòn | Như tháp rửa khí, nhưng thân tháp bằng composite FRP chống ăn mòn bằng bản chất vật liệu | Khí axit – bazơ – dung môi có tính ăn mòn cao, môi trường clorua, hypoclorit | Như tháp rửa khí, tùy dung dịch hấp thụ | Composite FRP: isophthalic 80°C, vinyl ester 110–120°C |
| Tháp phun rửa khí (rửa tầng) | Dung dịch phun từ trên xuống, khí đi ngược chiều; không dùng lớp đệm | Khí dễ hòa tan, tải bụi cao, khí có nguy cơ tắc lớp đệm | Thấp hơn tháp đệm cùng kích thước; hợp nguồn khí bẩn nhiều hạt | Nhựa PP/PPs |
Tự chế tạo tại hai nhà xưởng Việt Nam, ghi rõ vật liệu trong hồ sơ
Thân tháp, đường ống và bể tuần hoàn được chế tạo tại xưởng của chúng tôi ở miền Bắc và miền Nam, không đặt gia công lại. Mỗi chi tiết tiếp xúc hóa chất được ghi rõ mác nhựa nền và chiều dày lớp nội suy trong hồ sơ bàn giao, kèm chứng nhận chất lượng và chứng nhận xuất xứ (CO–CQ) cho lô hàng.
Thiết kế dư biên, không thiết kế sát ngưỡng
Với khí axit, chúng tôi thiết kế dư biên so với cột áp dụng của QCVN 19:2024/BTNMT và ghi giá trị đầu ra mục tiêu vào biên bản bàn giao, kèm điều kiện đo rõ ràng về vị trí lấy mẫu, thời điểm đo và tải làm việc. Mỗi báo giá ghi rõ lưu lượng thiết kế, vận tốc khí, chiều cao lớp đệm, loại nhựa nền, cột áp và công suất quạt bơm.
Thông số kỹ thuật tháp xử lý khí thải
- Dạng tháp: đệm (packed bed) khí – lỏng ngược chiều; bố trí đứng hoặc nằm ngang theo mặt bằng
- Vật liệu thân: nhựa PP/PPs hàn nhiệt; composite FRP (isophthalic / vinyl ester); inox 304/316L cho khí nóng không chứa clorua
- Nhóm khí áp dụng: khí axit vô cơ, khí bazơ, hơi dung môi hữu cơ, sương axit
- Giới hạn nhiệt liên tục: PP tới 80°C, PPs tới 95–100°C, composite isophthalic 80°C, vinyl ester 110–120°C; trên ngưỡng tương ứng cần làm nguội khí hoặc đổi vật liệu
- Dải lưu lượng: từ 2.700 m³/h (Ø800 mm) đến 50.900 m³/h (Ø3.000 mm) theo bảng chọn bên dưới; cấu hình lớn hơn thiết kế riêng
- Bảo hành kết cấu: 12 tháng cho toàn bộ kết cấu hình học và cam kết độ tương thích hóa chất theo bảng thông số đã phê duyệt
- Tiêu chuẩn đối chiếu: QCVN 19:2024/BTNMT
Bảng chọn tháp theo lưu lượng
Đường kính tháp tính ngược từ lưu lượng khí và vận tốc khí qua tiết diện, không chọn theo thói quen. Bảng dưới đây là cơ sở đối chiếu nhanh; con số cuối cùng được tính lại theo thành phần khí và vận tốc thiết kế của bạn.
| Đường kính tháp | Lưu lượng thiết kế (m³/h) | Chiều cao lớp đệm điển hình (m) | Tổn thất áp tổng (Pa) | Công suất quạt (kW) | Công suất bơm (kW) |
|---|---|---|---|---|---|
| Ø800 mm | 2.700 – 3.600 | 1,5 | 1.200 | 3,0 | 1,5 |
| Ø1.000 mm | 4.200 – 5.700 | 1,5 | 1.200 | 4,0 | 2,2 |
| Ø1.200 mm | 6.100 – 8.100 | 2,0 | 1.400 | 7,5 | 2,2 |
| Ø1.500 mm | 9.500 – 12.700 | 2,0 | 1.500 | 11,0 | 3,0 |
| Ø1.800 mm | 13.700 – 18.300 | 2,0 | 1.500 | 15,0 | 4,0 |
| Ø2.000 mm | 17.000 – 22.600 | 2,5 | 1.600 | 18,5 | 5,5 |
| Ø2.500 mm | 26.500 – 35.300 | 2,5 | 1.800 | 30,0 | 7,5 |
| Ø3.000 mm | 38.200 – 50.900 | 3,0 | 1.800 | 45,0 | 11,0 |
Ứng dụng theo ngành
Xi mạ và xử lý bề mặt kim loại
Tẩy gỉ, rửa axit và mạ điện giải phóng hơi HCl, H₂SO₄ và sương axit crômic. Với bể mạ crom, phải có tầng khử Cr⁶⁺ riêng trước tầng hấp thụ và dùng nhựa vinyl ester cho cả thân tháp lẫn đường ống.
Lò hơi, lò đốt và luyện kim
Dòng khí sau lò chứa SO₂, HCl, NOx và bụi ở nhiệt độ cao. Cần tầng làm nguội hoặc pha loãng trước khi vào tháp nhựa, và tấm khử sương đóng vai trò quyết định để giữ sương axit không theo khí thoát ra.
Sơn, in, nhựa tái chế và chế biến gỗ
Các ngành này phát sinh dung môi hữu cơ và mùi hỗn hợp. Tháp ướt chỉ gánh được phần tan trong nước; phần lớn dung môi bắt buộc qua tầng hấp phụ than hoạt tính, và phải tách bụi sơn hoặc bụi mực phía trước.
Thực phẩm, dệt nhuộm và chăn nuôi
Nguồn mùi chủ yếu là NH₃, H₂S và axit hữu cơ bay hơi từ lên men, thường giải quyết được bằng một tầng hấp thụ hóa học đúng dung dịch. Với H₂S cần thêm tác nhân oxy hóa, vì NaOH đơn thuần chỉ tạo NaHS và hợp chất này vẫn gây mùi.
Xem trang tương ứng theo nhóm khí cần xử lý: nếu là khí axit hoặc sương axit, xem tháp rửa khí PP (scrubber), tháp hấp thụ xử lý khí thải và xử lý hơi axit; nếu là SO₂ từ lò hơi hoặc lò đốt, xem tháp hấp thụ SO₂; nếu cần xử lý bằng dung dịch xút, xem tháp hấp thụ NaOH; nếu dòng khí nhiều bụi hoặc cần làm nguội, xem tháp xử lý khí thải dạng phun sương; nếu dòng khí có tính ăn mòn cao hoặc chứa clorua, xem tháp hấp thụ composite chống ăn mòn và tháp xử lý khí thải nhựa PP, PVC; nếu là dung môi hữu cơ hoặc mùi, xem than hoạt tính xử lý khí thải. Với nguồn thải từ dây chuyền xi mạ, xem hệ thống xử lý khí thải xi mạ.
Năm nhóm khí cần cấu hình riêng: với NOx — đặc biệt từ tẩy bằng axit nitric, xi mạ và lò hơi — xem tháp xử lý khí NOx; với dòng khí chứa HCl, xem tháp xử lý khí HCl; với amoniac (NH₃) — khí kiềm nên cần dung dịch chua để giữ lại chứ không phải dung dịch kiềm — xem tháp xử lý khí NH3; với H2S — khí chua nhưng phải giữ pH cao và xử lý dòng nước tuần hoàn nhiễm sulfide — xem tháp xử lý khí H2S; với clo — khí ôxy hóa nên vừa cần kiềm vừa đòi vật liệu chịu hypoclorit và bước khử clo dư — xem tháp xử lý khí Clo.
Năng lực sản xuất, chứng nhận và cơ sở pháp lý
XICHENG EP là nhà sản xuất thiết bị xử lý khí thải bằng nhựa PP, composite FRP và inox, hoạt động trong ngành được 17 năm với hơn 2.800 hệ thống đã bàn giao tại hơn 80 quốc gia. Chúng tôi sản xuất tại xưởng của mình chứ không gia công qua trung gian.
Năng lực sản xuất tổ chức theo ba tầng. Tại Trung Quốc, hệ thống gồm hơn 40 nhà máy và văn phòng trong mạng lưới sản xuất, trong đó bốn cơ sở sản xuất trực tiếp chế tạo thiết bị composite và nhựa PP. Tại Việt Nam, chúng tôi có hai nhà máy phục vụ thị trường nội địa và khu vực. Quy mô hiện tại gồm hơn 9.000 m² nhà xưởng, hơn 1.000 nhân sự và hơn 100 đối tác công nghiệp.
Sản phẩm và nguyên liệu đầu vào được kiểm định theo các bộ tiêu chuẩn quốc tế: CE cho hệ thống tháp rửa khí, quạt hút và van khí; RoHS cho vật liệu tháp hấp phụ; ISO 9001 cho hệ thống quản lý chất lượng; ISO 14001 cho hệ thống quản lý môi trường; và SGS Tested cho tấm nhựa PP, PPs, ống PP và tấm PVC đầu vào.

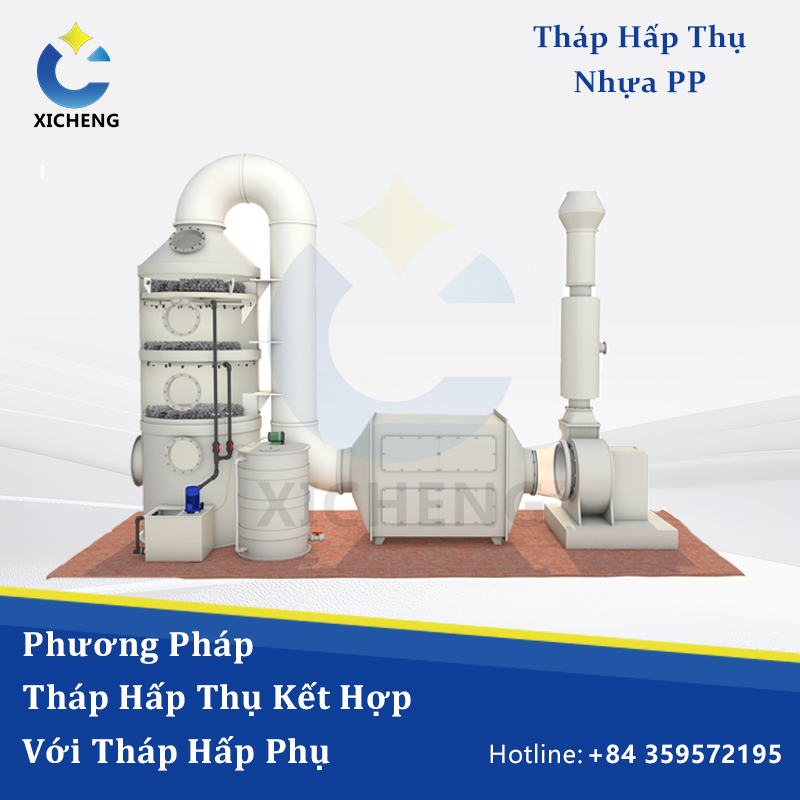

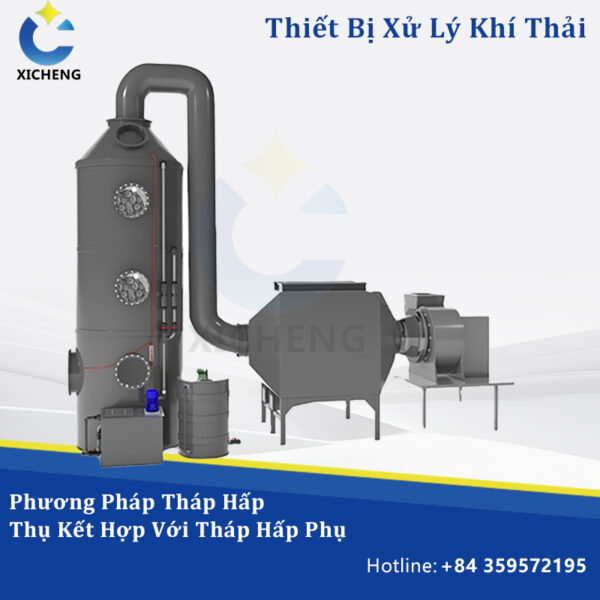

Trong các dự án đã bàn giao, chúng tôi thiết kế và cung cấp hệ hai tầng “hấp thụ kiềm + hấp phụ than hoạt tính” cho dây chuyền anod hóa và trạm xử lý nước thải tại Hải Dương, dùng lớp đệm vòng PP bậc thang có diện tích bề mặt riêng 200 m²/m³, tỷ lệ lỏng trên khí L/G = 1,5–3,0 L/m³ và bộ điều khiển ổn định pH với độ chính xác ±0,1.
Đối chiếu giới hạn phát thải QCVN 19:2024/BTNMT
Giá trị áp dụng phụ thuộc cột phân loại của từng cơ sở, nên mục tiêu thiết kế của chúng tôi đặt ở mức không quá 50% giới hạn áp dụng. Riêng bụi, CO và SO₂ có giới hạn cụ thể theo Cột B:
| Thông số | QCVN 19:2024 — Cột B (mg/Nm³) | QCVN 19:2009 — Cột B (tham chiếu) | Giá trị thiết kế mục tiêu |
|---|---|---|---|
| Bụi (PM) | 40 – 50 | 200 | ≤ 30 |
| CO | 300 – 400 | 1.000 | ≤ 250 |
| SO₂ | 300 – 350 | 500 | ≤ 200 |
| NOx | 300 – 400 | 850 | ≤ 250 (kèm xử lý NOx riêng) |
| HCl, HF, hơi H₂SO₄ | Tra Bảng 1 theo cột áp dụng | Có quy định riêng | ≤ 50% giới hạn áp dụng |
| NH₃ | Tra Bảng 1 theo cột áp dụng | Có quy định riêng | ≤ 50% giới hạn áp dụng |
Báo giá gốc tại xưởng — quy trình triển khai 5 bước
Chúng tôi không báo giá theo model có sẵn. Bước đầu tiên luôn là khảo sát dòng khí và mặt bằng, vì cùng một lưu lượng nhưng thành phần khí khác nhau sẽ ra dòng tháp và vật liệu khác nhau.
- Tiếp nhận và phân tích dòng khí đầu vào. Kỹ sư tiếp nhận lưu lượng (m³/h), nồng độ chất ô nhiễm (mg/m³), nhiệt độ và độ ẩm dòng khí, cùng yêu cầu về không gian lắp đặt.
- Khảo sát mặt bằng nhà xưởng. Chuyên gia tại văn phòng miền Bắc hoặc miền Nam xuống đo đạc không gian, kiểm tra tuyến ống và vị trí đặt tháp để phương án khớp thực địa.
- Chọn dòng tháp, tính toán và xuất bản vẽ. Chúng tôi chọn dòng tháp theo cấu tử khí, tính đường kính, chiều cao lớp đệm, công suất quạt và bơm tuần hoàn, rồi gửi bản vẽ kỹ thuật kèm bảng bóc tách khối lượng và chi phí — không phát sinh.
- Chế tạo tại xưởng. Sau khi ký hợp đồng, tháp được gia công tại nhà xưởng miền Bắc hoặc miền Nam theo mốc sản xuất đã chốt trong hợp đồng. Thời gian sản xuất phụ thuộc yêu cầu thiết kế; hàng vận chuyển trong nội địa Việt Nam trong 1–3 ngày.
- Bàn giao, hiệu chuẩn và bảo trì. Hệ thống được chạy thử liên động với hóa chất, hiệu chuẩn cảm biến pH và lưu lượng, chuyển giao quy trình vận hành cho đội nhà máy và kích hoạt bảo hành kết cấu 12 tháng.
Nhận báo giá trong 24 giờ
Gửi cho chúng tôi ba thông số — lưu lượng khí, thành phần chất ô nhiễm và nhiệt độ dòng khí — cùng sơ bộ mặt bằng nhà xưởng. Kỹ sư của chúng tôi sẽ chọn dòng tháp, tính lại từ đầu và gửi phương án kèm báo giá trong vòng 24 giờ làm việc, miễn phí.
Hệ thống đang bị nhắc nhở sau thanh tra hoặc cần đối chiếu thông số gấp, gọi trực tiếp:
- ☎ +84 384 929 388 (Ms. Mai)
- ☎ +84 337 615 868 (Mr. Quý)
- ✉ xichengvietnam@gmail.com
- WhatsApp: wa.me/84337615868
Câu hỏi thường gặp

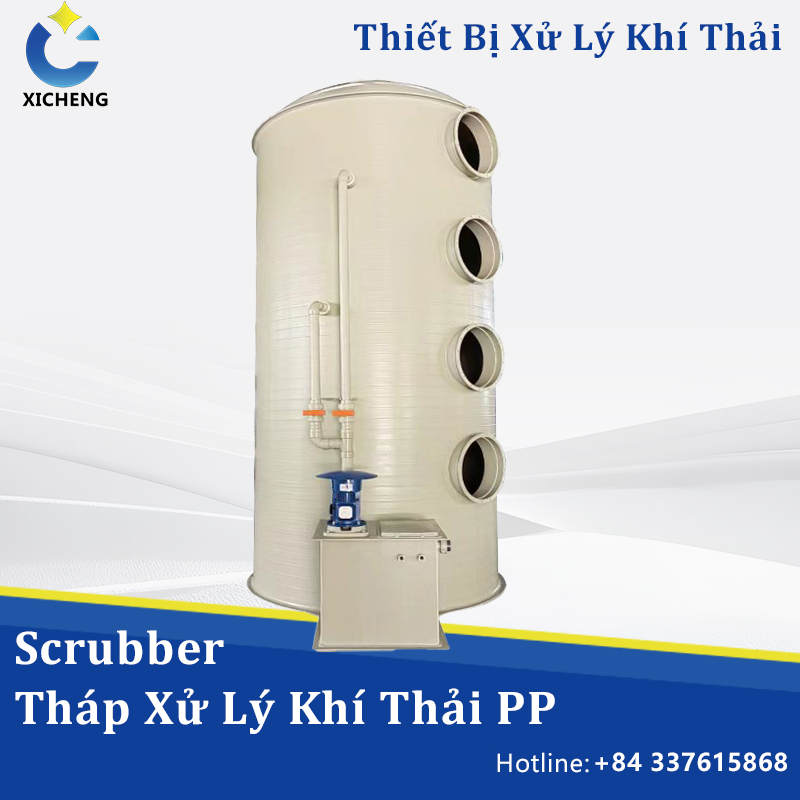

Tháp xử lý khí thải và scrubber có phải cùng một thứ? Scrubber là cách gọi tiếng Anh của nhóm thiết bị rửa khí bằng dung dịch lỏng, tương ứng tháp rửa khí hoặc tháp hấp thụ trong tiếng Việt. Tuy nhiên “tháp xử lý khí thải” rộng hơn — nó bao gồm cả tháp hấp phụ than hoạt tính, vốn không dùng dung dịch.
Nên chọn tháp hấp thụ hay tháp hấp phụ? Theo bản chất chất ô nhiễm. Khí axit, khí bazơ và khí dễ hòa tan trong nước dùng tháp hấp thụ (ướt). Dung môi hữu cơ và mùi hỗn hợp không tan trong nước bắt buộc dùng tháp hấp phụ than hoạt tính. Với nguồn khí hỗn hợp, chúng tôi ghép hai tầng.
Một tháp cho lưu lượng 15.000 m³/h có đường kính bao nhiêu? Theo bảng chọn, dải 13.700–18.300 m³/h tương ứng đường kính Ø1.800 mm với chiều cao lớp đệm điển hình 2,0 m. Con số cuối cùng phụ thuộc thành phần khí và vận tốc khí thiết kế.
Tháp xử lý khí thải chịu được nhiệt độ bao nhiêu? Tùy vật liệu: PP tới 80°C, PPs tới 95–100°C, composite isophthalic 80°C, composite vinyl ester 110–120°C, inox 316L cho khí nóng hơn nhưng không dùng khi dòng khí chứa clorua hoặc hypoclorit vì bị ăn mòn điểm.
Hệ thống có đáp ứng QCVN 19:2024/BTNMT không? Chúng tôi thiết kế dư biên so với cột áp dụng và ghi giá trị đầu ra mục tiêu vào biên bản bàn giao, kèm điều kiện đo rõ ràng về vị trí lấy mẫu, thời điểm đo và tải làm việc.
